オート(自動)ストレーナの分野別適用例

オート(自動)ストレーナの分野別適用例

1.オート(自動)ストレーナはあらゆる分野・用途の固液分離で活躍

フィルターの自動洗浄機能を備えたオート(自動)ストレーナは、
機器の保護や品質の向上などを目的に様々な場面で使用されています。
中でも「クロスフロー逆洗」でパワフルな洗浄力を発揮するボールフィルターのオートストレーナは、
フィルターを目詰まりさせず、面倒なフィルター洗浄の手間から解放されるため、あらゆる分野・用途の個液分離で大活躍!
用水ラインや排水ライン、製造ライン、海水ラインの不純物除去などに多くの分野で使用されています。

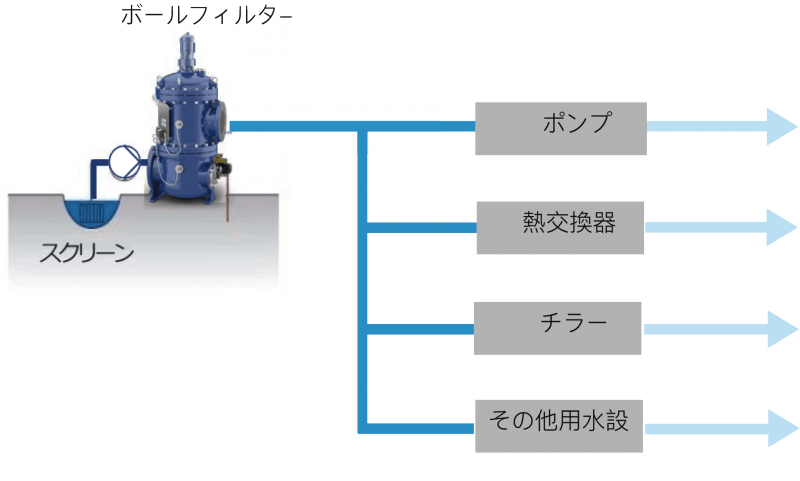

【用水ライン】

・藻類を含む取水原水の簡易固液分離用水設備保護
・ポンプや熱交換器等の用水適用先機器の保護 他

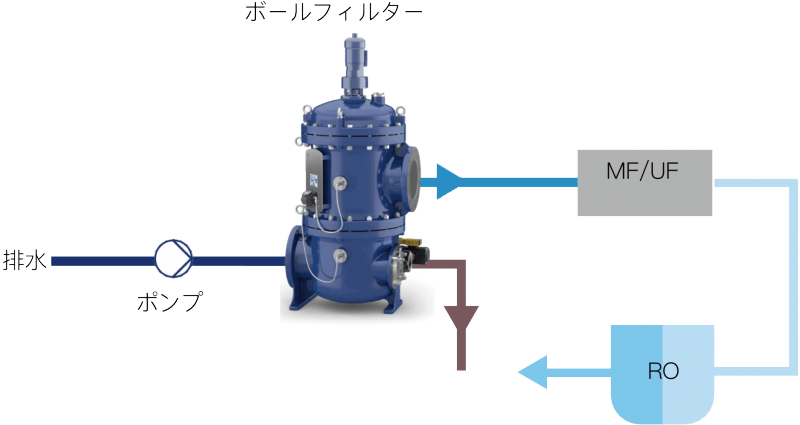

【排水ライン】

◎排水からの簡易的な固液分離
◎ポンプ等の排水処理機器の保護
◎膜分離プロセスの保護 他

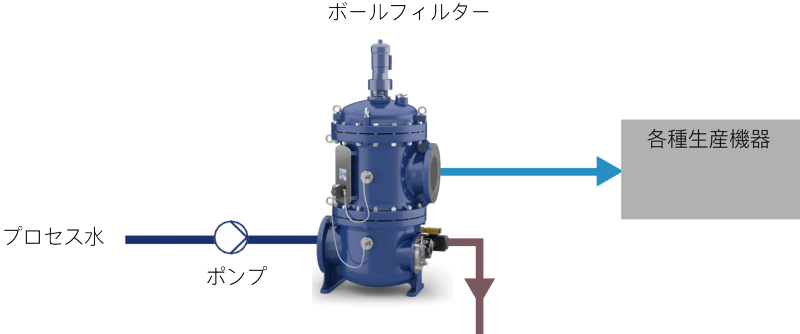

【製造ライン】

◎生産機器の保護
◎クーラント等の油分を含む流体の簡易固液分離 他

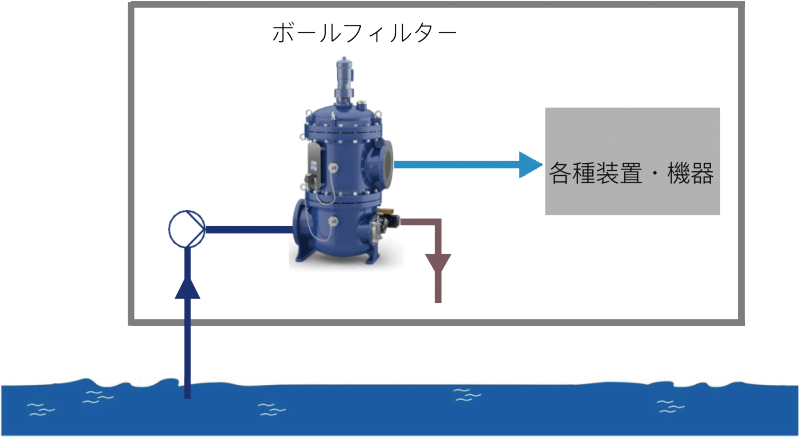

【海水ライン】

◎船舶向け用排水処理の固液分離バラスト水処理
◎海水直接利用設備の簡易固液分離 他

2.あらゆる分野の流体ろ過に幅広く対応

ボールフィルターのオートストレーナがあらゆる分野の流体に対応できる秘密は、
その多彩なフィルター・エレメントのラインナップにあります!
小石や砂利、樹脂・削りカス・切子のような固形物から、粒子状のサビ、稚貝・卵・藻・プランクトン等の有機物、パルプや繊維くずなどの繊維質、浮遊物(SS)、粘着質のスケール・フロックなど、どんな異物も確実に捕捉!
ここではどのような分野別で、どのようなラインに使用されているのかを一覧にしました。

用水 排水 製造 海水
火力・地熱・原子力
水力
製紙
製鉄
農業
化学・石油
降雪
空調
バラスト
海水淡水化
風力
食品
上下水
そのほか工場

3.各分野の導入実績・適用例

粗ろ過から繊維状・微細なゴミの固液分離、粘着性のスラッジ除去まで幅広い分野の流体ろ過に対応できるボールフィルターのオートストレーナは、実に全世界で約30万台以上稼働!
ここからは、実際に分野別の適用例をご紹介していきます。

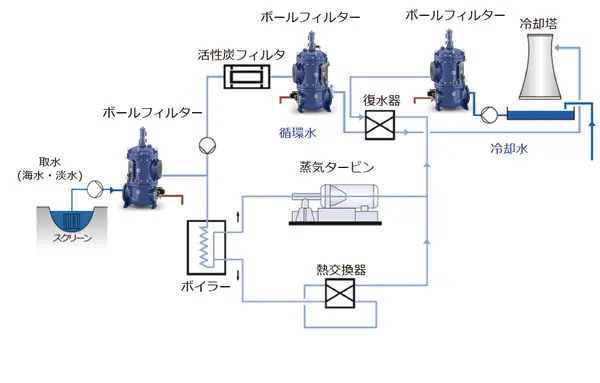

【火力発電】

冷却用海水の水路内に付着する海生物の完全濾過には、特に優れた効果を発揮。
さらに地熱発電においても、冷却水に混在する異物の高い除去効果が期待できます。

(設置例)

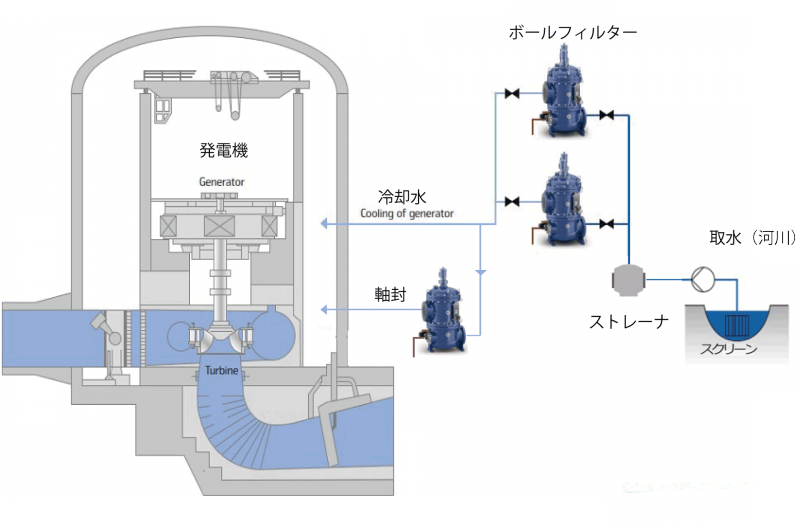

【水力発電/冷却水・軸封水用】

水力発電所の多くは河川から取水していますが、河川水の中には、砂、泥、藻、葉、稚貝、小魚等が含まれています。これらを効率的に除去し、現場の安全運転に寄与します。

(設置例)

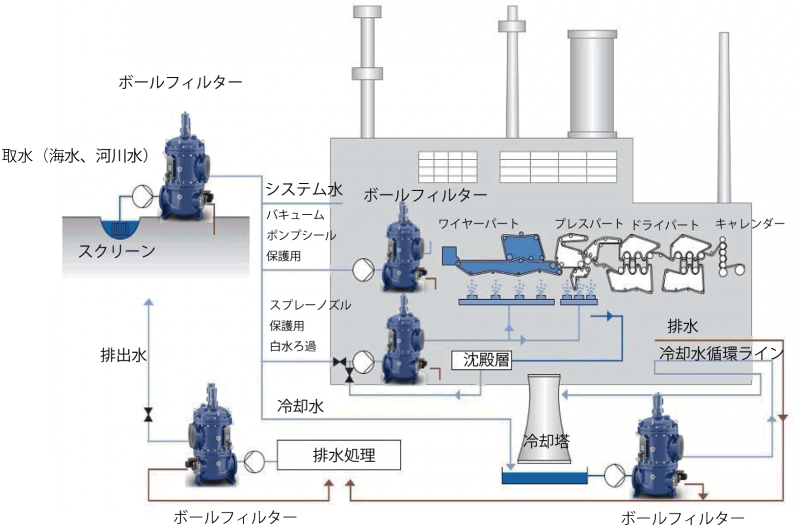

【製紙】

製紙工場では、多量のパルプ繊維を含んだ白水の回収、再利用が大きな課題となっています。ボールフィルターを用水ライン、製造ライン、排水ラインに設置することで、一切目詰まりしない理想的な循環システムを実現します。

(設置例)

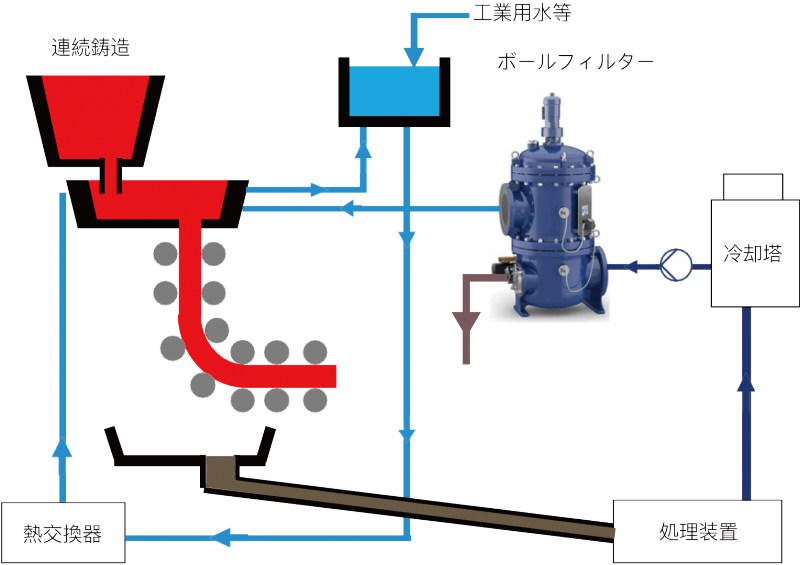

【製鉄・製鋼工程】

高炉設備の冷却、排ガスの洗浄に使用した集塵水や冷却水、排水に含まれるスケール、錆、潤滑油、スラッジ等を完全除去。目詰まりのない再利用循環型冷却システムを構築します。

(設置例)

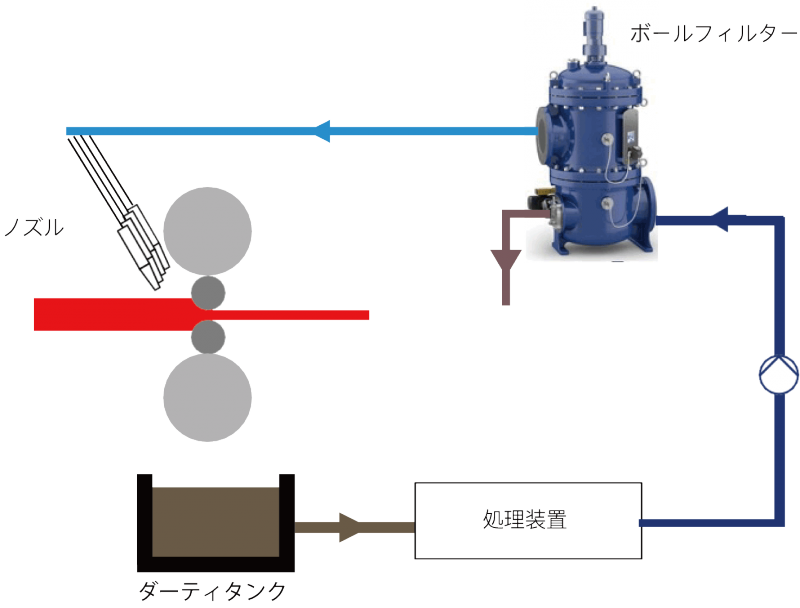

【製鉄・圧延工程】

圧延は、金属のワークをロールに通して延ばし、全体的に均一な厚さを作り出す金属成形プロセス。圧延で発生する熱を冷やす圧延油(エマルジョン、クーラント液)のろ過を最適化することで、製品への悪影響をなくします。

(設置例)

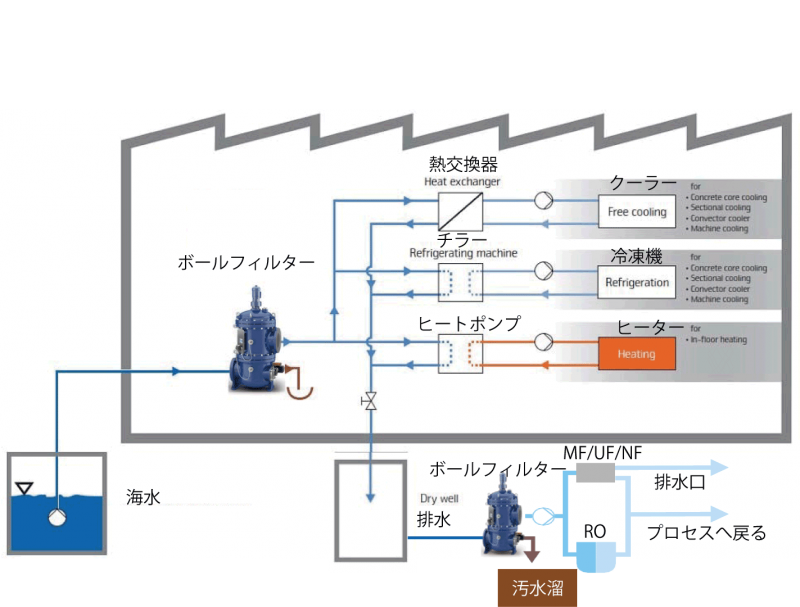

【工場設備・排水】

海水から取水した用水をろ過することで、熱交換器、クーラー、チラー、ヒートポンプなどを保護。使った水を再利用または排水するための粗ろ過にもオートストレーナを採用し、機器への汚れの侵入を防ぐとともに、環境にも配慮しています。

(設置例)

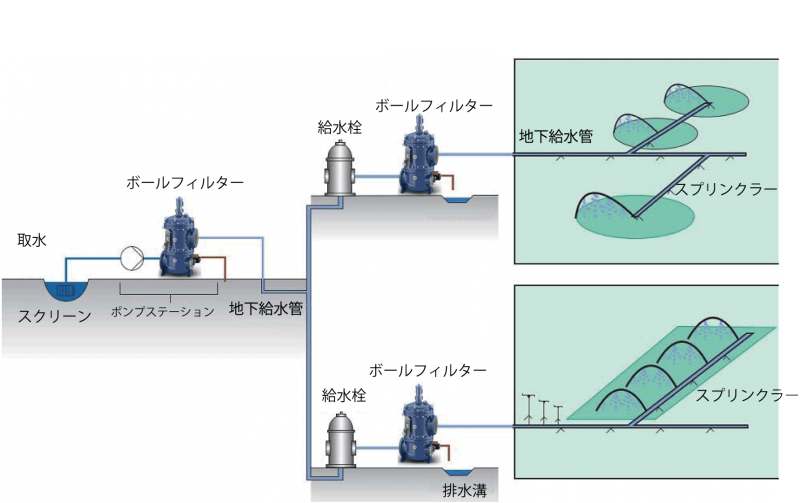

【農業用水】

農業用水や液肥の循環型濾過システムを構築支援。循環農業用水や液肥に含まれる小石、砂、泥、植物片などを除去。給水管の損傷やノズル詰まりの原因を取り除き、作物の健康をサポートします。

(設置例)

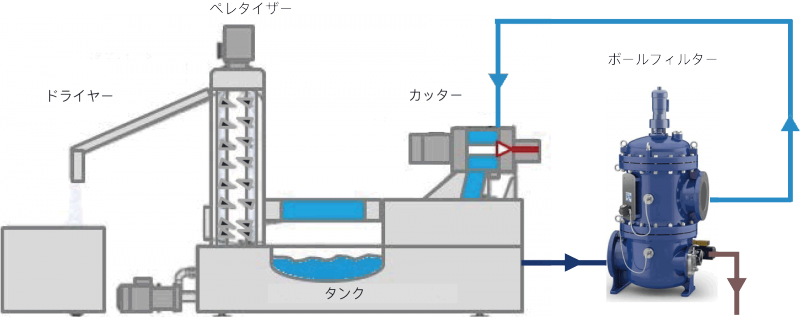

【ペレタイザー/造粒機】

ペレタイジングの冷却工程やカット工程(ストランドカット、ホットカット)後に排出される水に混じった樹脂紛を除去することで、ペレタイジング工程の冷却水に水質を維持し、工程がストップするのを防ぎます。

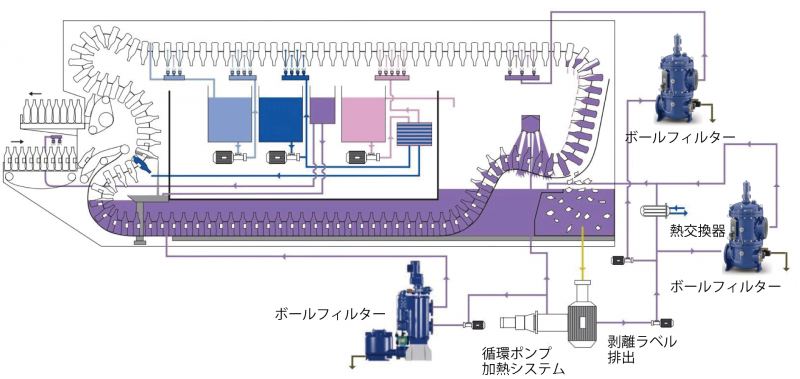

【ボトル洗浄機】

ラベル紙繊維などの剥離異物が混入しているボトル洗浄水の浄化に、目詰まりの無いライン無停止システムを構築し支援します。

(設置例)

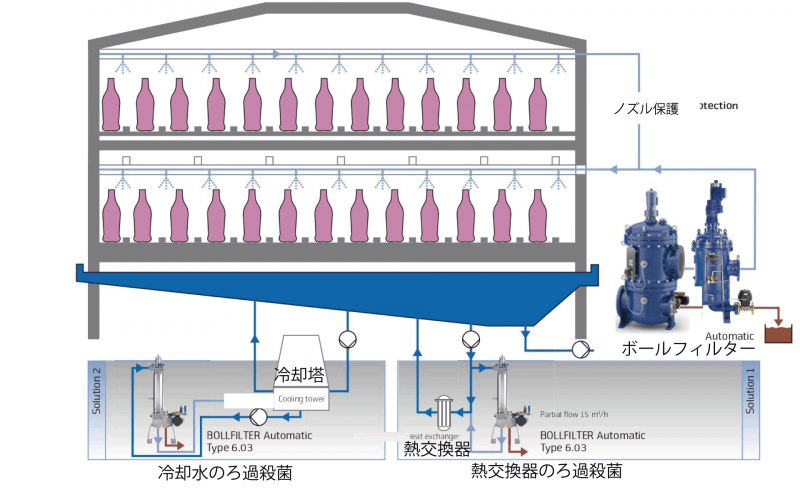

【パストライザー】

パストライザーは充填した容器ごとシャワーリングで加温、殺菌、冷却をする装置。各品種に合わせて温度制御を行います。シャワーリング用の水を適切にろ過することで、ノズルを保護しシャワーの詰まりなどを防ぎます。

4.幅広い分野・用途に最適化

ボールフィルターのオートストレーナは、海水や河川からの取水はもちろんのこと、オイル、クーラント液、アルカリ洗浄液、潤滑油等、粘度の高い流体を対象とする場合にも、圧縮エアを用いた逆流洗浄方式でクリーニングで対応。さらに、多彩な構造・材質のフィルター(エレメント)により、目的な用途に適った固液分離が可能になっています。
固液分離で課題をお持ちでしたら、舶業界をはじめ自動車や産業機械、工場設備、発電所や水処理施設などに、数多くの業界・業種で採用されてきた実績豊富なボールフィルターにまずはご相談ください。

■ご相談だけでも結構です。製品を熟知したセールスエンジニアがお応えします!
